Planung Dachfläche

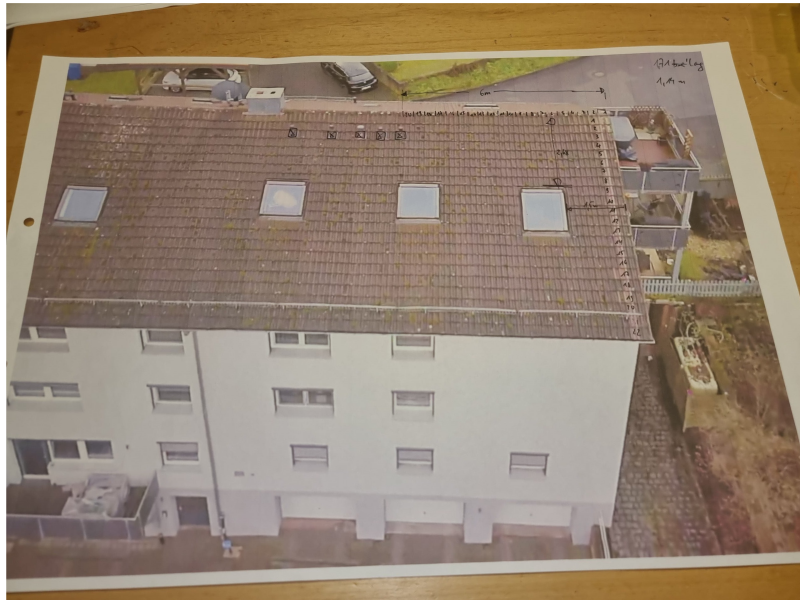

Zunächst einmal heißt es Bilder vom Dach besorgen. Ein Bekannter macht Bilder mit einer Drohne.

Danach heißt es Dachziegel zählen und damit die Maße des Daches genau bestimmen. In unserem Fall hat eine Dachziegel eine Höhe von 33,5cm und eine Breite von 30 cm (sichtbare Fläche). Weiterhin werden die Flächen gekennzeichnet die nicht Belegt werden können, z.B. die Entlüftungsziegel. Im Anschluss die Panele einzeichnet:

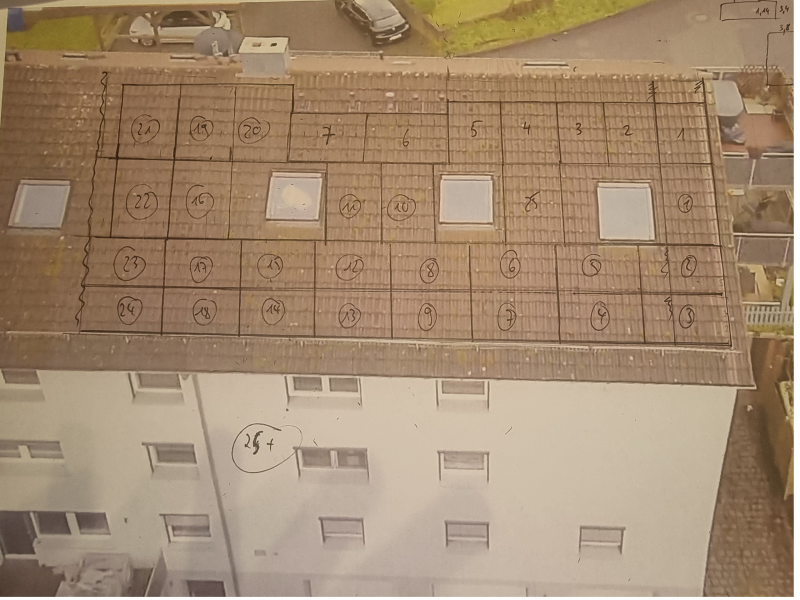

Auf der Süd-Ostseite ergibt sich dann folgendes Bild für in Summe 32 Solarplatten von meinen Bestellten (Größe 1,71m x 1,14m).

Auf die Seite legen wir die Platten oben gekennzeichnet von 1 bis 7. Warum -> 1 String des Wechselrichters (7x 410W = 2,87kWp).

Die gekennzeichneten Platten 8-25 wären zusätzliche optionale Platten für eine ggf. Erweiterung in Zukunft.

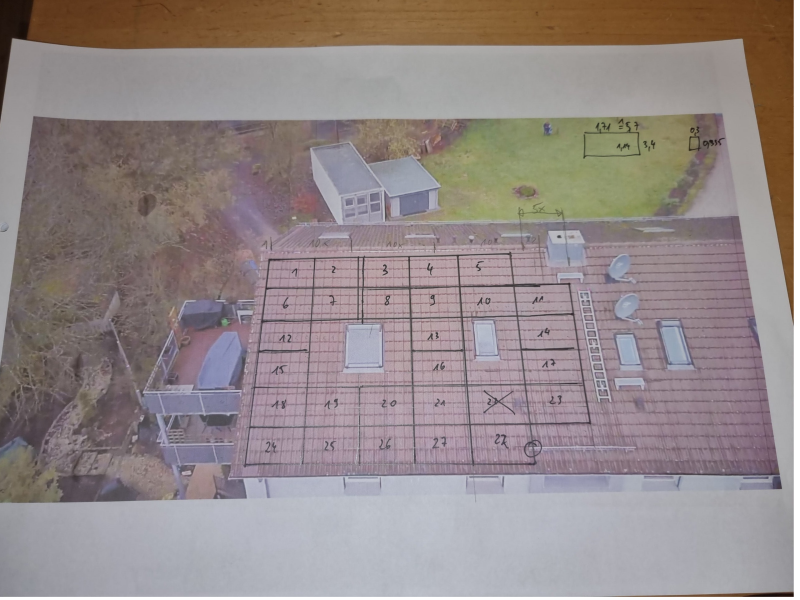

Auf der Süd-West Seite ergibt sich dann folgendes Bild. Hier werden in Summe 27 Platten a 410 Watt gelegt --> 11,07kWp verteilt auf 2 Strings -> mehr gibt die Dachfläche an der Stelle nicht her.

Der Schneeschutz muss hierbei vermutlich um 10cm verschoben werden. Ansonsten passen die Platten auf das Dach.

Für ein symmetrisches Bild planen wir die komplette Dachfläche durch, es bleibt auf dieser Seite z.B. noch Platz für weitere 43 Platten. Und zwischendrin auch noch genug Platz um die technischen Anlagen zu erreichen (z.B. Satanlage und Kamin).

Interessant dabei ist das kein Angebotsbild zu der Umsetzung passt. Wobei der eine Anbieter mit den Querplatten noch am genausten hinkam (gleiche Abmaße Platten wie meine die ich gezeichnet habe).:
